¿Qué causa una mala conexión entre los pines de placa a placa y cómo evitarla?

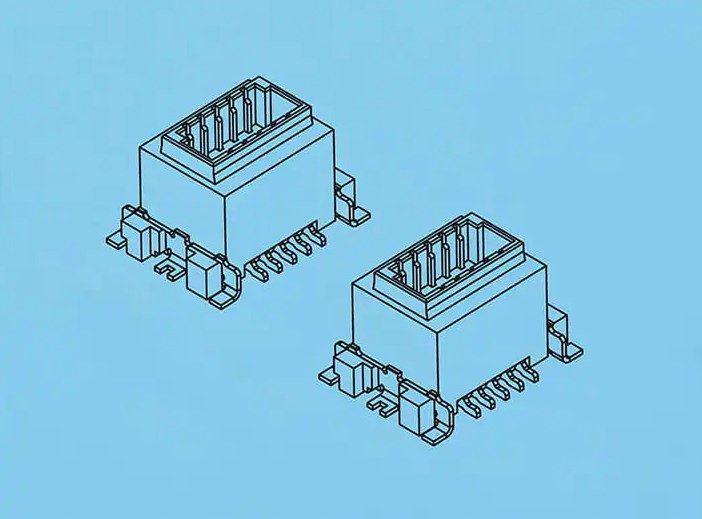

Pines de tablero a tablero Se utilizan ampliamente en sistemas electrónicos compactos donde el espacio es limitado pero aún se requiere una transferencia de señal estable. Conectan dos placas de circuito directamente, lo que permite que los dispositivos sigan siendo pequeños mientras mantienen la comunicación interna.

Cuando todo funciona según lo previsto, la conexión es estable y consistente. Pero en la producción real y en entornos reales, pueden aparecer pequeños problemas. Estos problemas no siempre detienen el dispositivo por completo. Más a menudo, se manifiestan como inestabilidad, fluctuación de la señal o caídas del rendimiento que son difíciles de detectar al principio.

Los problemas de mala conexión rara vez se deben a un solo motivo. Por lo general, se acumulan a través de decisiones de diseño, condiciones de ensamblaje e influencias externas.

¿Por qué una pequeña desalineación crea un problema de conexión tan grande?

Los sistemas placa a placa dependen de un posicionamiento preciso. A diferencia del cableado suelto, estos conectores dependen de una alineación precisa entre dos superficies rígidas.

Incluso un pequeño cambio puede cambiar la forma en que los alfileres se tocan entre sí. A veces el contacto es más parcial que total. Esa pequeña diferencia puede afectar la estabilidad de la señal.

La desalineación puede ocurrir durante diferentes etapas:

• Colocación de PCB durante el montaje
• Presión mecánica de la carcasa después de la instalación.
• Ligera deformación de la estructura bajo carga.
• Inserción repetida durante pruebas o mantenimiento.

El desafío es que la desalineación no siempre es visible. Es posible que un conector todavía "encaje", pero que el contacto interno no esté completamente estable.

Con el tiempo, esto puede derivar en problemas intermitentes que aparecen sin un patrón claro.

¿Cómo afecta silenciosamente la condición de la superficie al contacto eléctrico?

Incluso cuando la alineación es correcta, el estado de la superficie de los pasadores y las almohadillas juega un papel importante en el rendimiento.

Las superficies metálicas son sensibles. Pueden cambiar ligeramente debido a la exposición al aire, las condiciones de almacenamiento o la manipulación. Estos cambios suelen ser muy pequeños, pero el contacto electrónico depende de la precisión.

Los factores comunes relacionados con la superficie incluyen:

• Delgadas capas de oxidación que se forman con el tiempo.
• Partículas de polvo que se depositan en las zonas de contacto.
• Contacto con los dedos durante la manipulación o inspección.
• Residuos de entornos de almacenamiento
• Calidad de acabado desigual entre lotes

Estas condiciones crean microbarreras entre los puntos de contacto. La conexión aún se forma, pero es posible que no sea estable bajo movimiento o vibración.

Esta es la razón por la que dos conectores de apariencia idéntica pueden comportarse de manera diferente en el uso real.

¿Puede la presión mecánica causar inestabilidad en la conexión?

La presión mecánica es otro factor que a menudo se pasa por alto. Los pasadores de placa a placa dependen de una fuerza equilibrada. Si la presión es desigual, la calidad del contacto cambia.

En algunos diseños, la presión se concentra en un lado del conector. En otros, las placas pueden flexionarse ligeramente durante la instalación u operación.

Las situaciones que introducen estrés mecánico incluyen:

• Ajuste hermético del gabinete que fuerza a las placas a colocarse en su posición
• Apriete desigual de los tornillos en todo el conjunto
• Vibración externa durante el funcionamiento.
• Movimiento físico repetido del dispositivo.

Cuando la presión no está equilibrada, algunos pasadores soportan más carga que otros. Con el tiempo, este desequilibrio puede reducir la consistencia del contacto.

En los dispositivos compactos, las limitaciones de espacio hacen que esto sea aún más sensible.

¿Por qué las conexiones repetidas reducen el rendimiento con el tiempo?

Los conectores placa a placa a veces se desconectan durante las pruebas o el mantenimiento. Cada ciclo de conexión añade pequeños cambios mecánicos.

Al principio, el impacto es mínimo. Pero a lo largo de ciclos repetidos, comienza a acumularse un pequeño desgaste.

Los posibles efectos incluyen:

• Ligera reducción de la fuerza de contacto.
• Desgaste menor en las capas superficiales.
• Consistencia reducida en múltiples pines
• Mayor sensibilidad al movimiento o vibración.

El cambio es gradual. Los dispositivos pueden funcionar normalmente en las primeras etapas y luego comenzar a mostrar problemas intermitentes más adelante.

Es por eso que algunos diseños limitan los ciclos de reconexión innecesarios durante la producción y las pruebas.

¿Cómo influye la exposición ambiental en la calidad de la conexión?

El entorno de trabajo cambia silenciosamente el comportamiento de los conectores y su impacto nunca debe pasarse por alto. Incluso los conjuntos perfectamente diseñados sufrirán un rendimiento de contacto inestable después de una exposición prolongada a elementos externos.

Los principales factores ambientales en juego se enumeran a continuación:

• La humedad corroe los puntos de contacto metálicos internos.
• Ciclos de calor y frío que hacen que las piezas se expandan y contraigan repetidamente
• Polvo fino que se acumula dentro de pequeños espacios de contacto
• Entornos de almacenamiento inadecuados antes de instalar los conectores

El contacto prolongado con aire húmedo altera lentamente las propiedades de la superficie del metal. Las temperaturas fluctuantes también cambian poco a poco la alineación de la placa de circuito y del conector.

Estos problemas no surgen todos a la vez. Se desarrollan lentamente con el tiempo, por lo que es difícil detectar señales de advertencia en una etapa temprana.

¿Qué papel juega la coordinación del diseño en la prevención de problemas?

La mayoría de los fallos de los conectores se deben a una falta de comunicación en la fase de diseño, mucho antes de que comience la fabricación. Ocurren cuando los diseños de los circuitos eléctricos y los planos mecánicos de las viviendas no coinciden.

Los espacios entre placas que no coinciden, las alturas desiguales de los conectores o las estructuras defectuosas de la carcasa crean una tensión física constante en todo el conjunto.

Defectos de diseño típicos que provocan malas conexiones:

• Placas de circuito montadas ligeramente fuera de posición
• Conectores con alturas inconsistentes dentro de la carcasa del equipo.
• Muy poco espacio para absorber cambios menores durante el uso
• No hay amortiguador incorporado para soportar la vibración continua

No importa cuán premium sean las piezas de su conector, funcionarán mal si los dibujos mecánicos y eléctricos chocan.

Lograr que los diseñadores de hardware y circuitos coordinen desde el principio la reducción de estos riesgos evitables.

Causas comunes de mala conexión y prevención práctica.

causa	¿Qué sucede en la práctica?	Enfoque de prevención simple
Desalineación	Contacto parcial o inestable	Mejorar la precisión de posicionamiento durante el montaje.
Contaminación superficial	Mayor resistencia o fluctuación de la señal.	Mantenga una manipulación limpia y un almacenamiento controlado
Presión mecánica desigual	Algunos pines sobrecargados, otros débiles	Estructura de equilibrio y puntos de fijación.
Ciclos de conexión repetidos	Desgaste gradual del área de contacto.	Reducir las reconexiones innecesarias
Influencia ambiental	Interferencia de humedad o polvo	Utilice una carcasa protectora o un sellado
Diseño no coincidente	Escaso compromiso entre juntas directivas	Alinear el diseño mecánico y eléctrico tempranamente

¿Cómo pueden las prácticas de montaje reducir los riesgos de conexión?

Incluso cuando el diseño es correcto, el montaje sigue desempeñando un papel importante en el rendimiento final.

Pequeñas diferencias en el manejo durante el ensamblaje pueden cambiar el comportamiento de los conectores más adelante.

Las prácticas útiles incluyen:

• Alinee las placas con cuidado antes de realizar la conexión completa.
• Evite forzar los conectores en su posición
• Mantenga el movimiento de inserción estable y controlado
• Reducir la variación manual entre operadores de ensamblaje

En muchos casos, la inestabilidad de la conexión no es causada por la pieza en sí, sino por cómo está instalada.

La coherencia durante el montaje ayuda a mantener un rendimiento predecible.

¿Por qué la vibración importa más de lo esperado?

Son pocos los componentes electrónicos que permanecen completamente quietos durante el servicio. Los dispositivos se sacuden debido a las piezas internas en funcionamiento, el movimiento constante o la maquinaria cercana.

La vibración continua desgasta lentamente la estabilidad del conector.

Con un uso prolongado, surgirán estos resultados:

• Pérdida gradual de la fuerza de contacto apretado entre pasadores.
• Pequeños espacios cambiantes entre las caras de contacto acopladas
• Cortes de señal aleatorios e intermitentes.
• Abrasión desigual en áreas de contacto metálico.

La vibración rara vez provoca una avería total inmediata. Poco a poco, debilita la confiabilidad de la conexión.

Los productos para entornos móviles o industriales siempre requieren conectores fabricados para soportar sacudidas persistentes.

¿Cómo afecta el almacenamiento antes de su uso al rendimiento del conector?

Los conectores permanecen en almacenes y transitan mucho antes de montarse en las placas. Estas etapas aparentemente ordinarias dejan una huella notable en su actuación posterior.

Mientras se almacenan, los conectores enfrentan múltiples peligros:

• Niveles fluctuantes de humedad en el aire.
• Acumulación de polvo en espacios de almacenamiento mal sellados
• Exprimir la presión de los paquetes apilados
• Manipulación brusca sin envoltorio protector

Incluso una pequeña oxidación o contaminación de la superficie durante el almacenamiento arruina la precisión del contacto después del montaje.

Es por eso que las fábricas regulan estrictamente los estándares de embalaje y almacenamiento de todas las piezas de los conectores.

¿Qué comprobaciones tempranas ayudan a prevenir problemas de conexión a largo plazo?

Las pruebas tempranas son una de las formas prácticas de reducir el riesgo de fallas. No es necesario que sea complejo. Unas simples comprobaciones ya pueden revelar puntos débiles.

Los primeros controles útiles incluyen:

• Verificación de la alineación en condiciones reales de montaje
• Observar la estabilidad del contacto durante un movimiento ligero.
• Prueba de múltiples ciclos de conexión
• Comprobación del comportamiento bajo variación ambiental básica.

Estas comprobaciones ayudan a identificar problemas antes de que comience la producción a gran escala.

Solucionar los problemas tempranamente suele ser más sencillo que corregirlos después de la implementación.

¿Cómo influyen las opciones de diseño en la estabilidad a largo plazo?

Las decisiones de diseño sientan las bases para el rendimiento del conector. Una vez construido un sistema, muchos factores no se pueden cambiar fácilmente.

Las consideraciones de diseño importantes incluyen:

• Permitir suficiente tolerancia para la variación mecánica.
• Garantizar una distribución uniforme de la presión entre los conectores
• Altura del conector adecuada a la estructura del armario
• Considerando el movimiento y la vibración desde el uso real.

Un diseño que funciona sólo en condiciones ideales puede fallar en entornos reales. La estabilidad a largo plazo depende de cuán realistas sean los supuestos de diseño.

Preguntas frecuentes

¿Cuál es la causa común de una mala conexión entre los pines de una placa a otra?

Los problemas de desalineación y condición de la superficie se encuentran entre las causas comunes.

¿Puede la vibración realmente afectar la estabilidad del conector?

Sí, la vibración repetida puede reducir gradualmente la estabilidad del contacto con el tiempo.

¿Los problemas de conexión siempre son causados ​​por defectos de fabricación?

No, muchos problemas surgen del montaje, la coordinación del diseño o la exposición ambiental.

¿Cómo se puede evitar una mala conexión en la producción?

A través de un mejor control de alineación, manejo limpio, diseño equilibrado y pruebas tempranas.

¿Las conexiones repetidas siempre dañan los pines de placa a placa?

No siempre, pero los ciclos repetidos pueden aumentar gradualmente el desgaste y reducir la consistencia.
