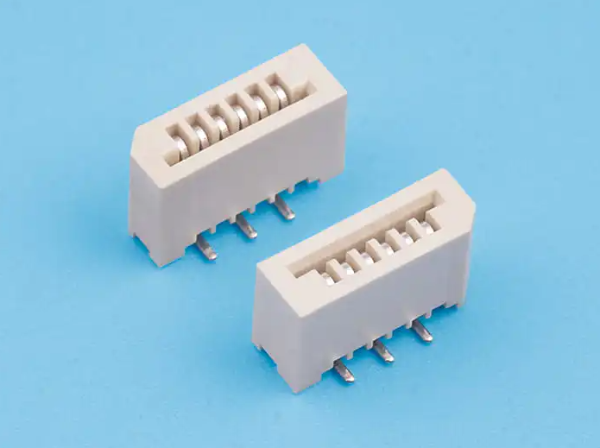

¿Por qué se utilizan ampliamente los cables conectores ZIF con conexiones FFC y FPC?

Los productos electrónicos son cada vez más compactos, mientras que las conexiones internas deben permanecer organizadas y confiables. Este cambio ha aumentado la atención sobre los métodos de conexión flexibles. FFC y FPC se utilizan ampliamente porque pueden transportar conexiones eléctricas sin ocupar el espacio asociado con el cableado tradicional.

Sin embargo, un cable flexible todavía necesita una forma adecuada de conectarse con una placa de circuito u otro componente electrónico. Aquí es donde el cable conector ZIF cobra importancia.

ZIF significa Fuerza de inserción cero. La idea básica es simple. El cable flexible se puede colocar en el conector sin necesidad de una fuerte presión de inserción. Luego, una pieza de bloqueo ayuda a mantener el cable en su posición.

Este enfoque encaja naturalmente con las conexiones FFC y FPC. Ambos tipos de productos de conexión flexible están diseñados en torno a la eficiencia del espacio y el movimiento dentro de conjuntos electrónicos. Los conectores ZIF admiten estas características al facilitar la gestión del proceso de conexión. Los fabricantes de conectores industriales también describen los diseños ZIF como una opción común para aplicaciones FFC y FPC en equipos electrónicos compactos.

Por tanto, la relación entre estos componentes es más que una cuestión de compatibilidad. Refleja un cambio más amplio en la forma en que se diseñan, ensamblan, mantienen y organizan internamente los productos electrónicos.

¿Qué hace que los cables conectores ZIF sean adecuados para FFC y FPC?

Las conexiones FFC y FPC son diferentes de las conexiones de cable normales. Su estructura flexible les permite seguir una ruta particular dentro de un producto. Esto puede resultar útil cuando una placa de circuito, pantalla, panel de control u otro componente no se puede colocar directamente al lado de otro componente.

Sin embargo, la flexibilidad también cambia la forma en que se debe manejar una conexión. Un cable rígido puede tolerar un tipo diferente de proceso de inserción. Un cable flexible necesita un conector que pueda sujetarlo sin dificultar innecesariamente el proceso de montaje.

Los conectores ZIF abordan este punto a través de su estructura de bloqueo. El cable se coloca dentro del conector y el mecanismo de bloqueo lo asegura. El usuario no necesita depender de una fuerte presión de inserción para realizar la conexión.

Ésta es una de las razones por las que los conectores ZIF se han asociado estrechamente con los productos FFC y FPC. Los fabricantes de conectores suelen ofrecer configuraciones ZIF específicamente para estos formatos de conexión flexibles.

También existe una ventaja práctica durante el montaje. Cuando un cable flexible es más fácil de colocar, los trabajadores tienen más control sobre el proceso de conexión. Esto puede hacer que la experiencia de ensamblaje sea más consistente, especialmente cuando un producto contiene varias conexiones flexibles.

Elemento de conexión	Papel principal
FFC	Proporciona una ruta de cable plana y flexible
FPC	Proporciona una conexión de circuito flexible
Conector ZIF	Mantiene la conexión flexible en su lugar
Mecanismo de bloqueo	Ayuda a asegurar el cable después de la inserción.
placa de circuito	Proporciona el punto de conexión eléctrica.

El resultado es un sistema de conexión en el que el cable y el conector se complementan entre sí en lugar de funcionar como componentes no relacionados.

¿Por qué es importante una baja fuerza de inserción para las conexiones flexibles?

La idea detrás de ZIF está estrechamente relacionada con la manipulación.

Un cable flexible puede ser delgado y fácil de mover. Esto es útil dentro de un producto compacto, pero también puede hacer que la inserción del cable sea menos conveniente cuando se utiliza una fuerza excesiva. Un método de conexión que reduzca la necesidad de fuerza puede hacer que el proceso sea más fácil de controlar.

Esto es importante tanto durante la producción como durante el mantenimiento.

Durante el montaje, un trabajador debe colocar el cable correctamente antes de asegurarlo. Si la conexión requiere una presión considerable, el cable puede resultar más difícil de manipular. Con un diseño ZIF, el cable generalmente se puede colocar y luego bloquear en su lugar.

El mismo principio puede resultar útil cuando es necesario abrir el equipo para su inspección o reparación. Es posible que sea necesario desconectar y volver a conectar las conexiones flexibles durante el servicio. Un mecanismo de bloqueo le da a la conexión una forma definida de abrirse y volver a asegurarse.

Esto no significa que todos los conectores ZIF sean adecuados para todas las aplicaciones. La selección del conector aún depende del diseño del cable, la disposición de la placa, la dirección de la conexión y la estructura del producto.

Lo importante es que el concepto ZIF satisface una necesidad común en electrónica flexible: la conexión no debería requerir que el propio cable soporte la carga de mantener la conexión.

En cambio, el conector proporciona la función de retención.

Esa distinción ayuda a explicar por qué los diseños ZIF siguen siendo comunes en aplicaciones FFC y FPC.

¿Cómo admiten los conectores ZIF los diseños electrónicos compactos?

El espacio se ha convertido en una consideración de diseño importante en muchos tipos de productos electrónicos.

Un producto puede contener varias placas, pantallas, sensores, controles, baterías y otros componentes. Estas partes todavía necesitan comunicarse entre sí. El cableado tradicional puede complicar el enrutamiento interno cuando el espacio disponible es limitado.

FFC y FPC proporcionan una alternativa porque pueden seguir una ruta planificada a través del ensamblaje. Luego, un conector ZIF puede proporcionar el punto de conexión entre el cable flexible y la placa.

Esta combinación permite a los diseñadores pensar en el diseño interno de una manera diferente.

En lugar de preguntar sólo dónde se puede colocar un tablero, los diseñadores también pueden considerar cómo una conexión flexible puede llegar a ese tablero. El cable puede seguir la estructura del producto, mientras que el conector permanece en el punto de conexión requerido.

Esto es particularmente relevante para productos compactos. Fuentes de la industria identifican dispositivos móviles, pantallas, equipos médicos, electrónica automotriz y equipos industriales entre las áreas donde se utilizan conexiones FFC/FPC.

El valor del acuerdo no es simplemente que ahorre espacio físico.

También puede ayudar a organizar el interior de un producto.

Una ruta de cable flexible bien planificada puede reducir el cableado innecesario alrededor de otros componentes. El conector proporciona una ubicación de conexión definida. Juntos, estos elementos pueden hacer que la estructura interna sea más fácil de planificar.

Para los diseñadores de productos, esto puede generar más libertad a la hora de organizar los componentes en el espacio disponible.

¿Por qué son útiles las conexiones ZIF durante el montaje?

El ensamblaje es una parte importante de cualquier producto electrónico. Una conexión puede parecer sencilla una vez terminado el producto, pero el proceso de fabricación debe abordar cada cable individualmente.

Los cables FFC y FPC se pueden insertar en los conectores manualmente o mediante equipos de producción, según el producto y el proceso de fabricación. Los diseños ZIF pueden hacer que la etapa de inserción sea más manejable porque no es necesario forzar el cable dentro del conector de la misma manera que otros tipos de conexión.

La acción de bloqueo se convierte en un paso separado.

Esto crea una secuencia simple:

1. Coloque el cable flexible.
2. Inserte el cable en el conector.
3. Comprueba su posición.
4. Cierre o active el mecanismo de bloqueo.
5. Continuar con el proceso de montaje.

La secuencia puede variar entre los diseños de conectores, pero la idea básica sigue siendo fácil de entender.

La separación entre inserción y bloqueo es útil porque le da al ensamblador un proceso de conexión claro. Algunos diseños de conectores ZIF utilizan una estructura de bloqueo, mientras que otros diseños utilizan diferentes disposiciones de bloqueo. El diseño específico depende de la aplicación.

Para los fabricantes, esto también puede facilitar la comunicación de las instrucciones de montaje.

Un conector que tenga un método operativo claro puede reducir la confusión durante la producción. También brinda a los técnicos una acción definida cuando es necesario reemplazar o reposicionar un cable.

A veces se pasa por alto este aspecto práctico de las conexiones ZIF. La tecnología no se trata sólo de la conexión eléctrica final. También se trata de cómo las personas interactúan con el producto durante la producción y el servicio.

¿Pueden los cables conectores ZIF ayudar con el mantenimiento del producto?

El mantenimiento del producto crea otra razón para la popularidad de las conexiones ZIF.

Muchos productos electrónicos eventualmente requieren inspección, reemplazo, limpieza o reparación. Cuando un cable flexible conecta dos componentes internos, los técnicos necesitan una forma práctica de desconectarlo sin complicar innecesariamente el proceso.

Un conector ZIF de bloqueo proporciona un mecanismo reconocible para esta tarea.

El técnico puede desbloquear el bloqueo, quitar el cable, realizar el trabajo requerido y luego volver a conectar el cable. Esto puede resultar más conveniente que lidiar con una conexión que depende en gran medida de la presión o del manejo difícil del cable.

También crea una separación más clara entre el cable y el conector.

El propio cable realiza la función de conexión flexible. El conector proporciona la interfaz y la función de bloqueo. Cuando estos roles están claramente definidos, el trabajo de servicio puede resultar más fácil de organizar.

Hay otra consideración.

Los cables flexibles pueden pasar por espacios reducidos. Un técnico que trabaja dentro de un producto compacto no siempre tiene mucho espacio para moverse. Un conector que permita liberar el cable mediante una acción de bloqueo definida puede hacer que el trabajo sea más manejable.

Ésta es una de las razones por las que los conectores ZIF siguen apareciendo en productos donde el acceso interno es importante.

El conector no elimina todos los desafíos de mantenimiento. La colocación correcta del cable sigue siendo importante y el mecanismo de bloqueo debe manejarse adecuadamente. Pero el diseño ofrece a los técnicos una estructura práctica con la que trabajar.

¿Cómo se adapta la tecnología ZIF a diferentes aplicaciones FFC y FPC?

Las conexiones FFC y FPC aparecen en muchas categorías de productos diferentes. Sus usos no se limitan a un tipo de equipo electrónico.

Las pantallas son un ejemplo familiar. Una conexión flexible puede vincular un componente relacionado con la pantalla con una placa de circuito y al mismo tiempo permitir que el diseño interno permanezca compacto.

La electrónica de consumo puede utilizar conexiones flexibles entre placas, controles, pantallas y otros componentes. Los equipos industriales también pueden utilizarlos cuando el espacio y el enrutamiento interno necesitan una cuidadosa consideración.

Los equipos médicos son otra área donde las conexiones electrónicas compactas pueden resultar útiles. La electrónica automotriz también utiliza sistemas de conexión FFC y FPC en diversas aplicaciones.

El requisito común en estas aplicaciones no es que todos los productos necesiten exactamente el mismo conector.

En cambio, el requisito es que el conector coincida con la forma en que se utiliza el cable flexible.

Por eso los conectores ZIF vienen en diferentes disposiciones. Algunos diseños permiten que el cable entre desde diferentes direcciones. Algunos utilizan diferentes acuerdos de contacto. Otros están diseñados en torno a diseños de tablero particulares.

El concepto básico de ZIF sigue siendo reconocible, pero la forma física puede cambiar.

Consideración de la aplicación	Por qué es importante
Dirección del cable	Determina cómo llega el cable flexible al conector.
Diseño del tablero	Influye en la colocación del conector
Espacio disponible	Afecta la forma y posición del conector.
Estructura de cables	Determina la compatibilidad con el conector.
Método de montaje	Influye en cómo se utiliza el mecanismo de bloqueo.
Necesidades de mantenimiento	Puede afectar el estilo de conexión preferido

Esta flexibilidad ayuda a explicar por qué ZIF no se limita a una categoría de producto.

Es un enfoque de conexión que puede adaptarse a diferentes estructuras de productos.

¿Deberían los diseñadores considerar el conector y el cable juntos?

Un error común en la planificación de conexiones es tratar el cable y el conector como decisiones de compra separadas.

Para los sistemas FFC y FPC, esto puede crear problemas innecesarios.

Un cable puede parecer adecuado por sí solo, pero aun así debe coincidir con la disposición de los contactos, la dirección de inserción, la estructura de bloqueo y el diseño físico del conector. Es posible que el conector también deba adaptarse al espacio disponible en la placa.

Por ese motivo, los diseñadores a menudo necesitan considerar la ruta de conexión completa en lugar de seleccionar el cable y el conector de forma independiente.

Una forma útil de abordar el proceso es examinar varias preguntas:

¿Dónde debe viajar el cable flexible?

• ¿Dónde se montará el conector?
• ¿Por qué dirección entrará el cable?
• ¿Cuánto espacio hay disponible alrededor del conector?
• ¿Será necesario abrir la conexión durante el mantenimiento?
• ¿El cable necesita soporte adicional en el área de conexión?
• ¿Cómo se manipulará el cable durante el montaje?

Estas preguntas no requieren un proceso de diseño complicado. Simplemente conectan las necesidades físicas del producto con las características de la conexión.

Los conectores ZIF se utilizan ampliamente con FFC y FPC porque su concepto operativo se ajusta a esta relación. El cable flexible proporciona libertad de enrutamiento, mientras que el conector proporciona una interfaz controlada.

Por tanto, la combinación puede considerarse como un sistema de conexión y no como dos partes independientes.

¿Podrían los cables conectores ZIF seguir siendo importantes a medida que los dispositivos electrónicos se vuelven más compactos?

El papel de los cables conectores ZIF está estrechamente relacionado con la dirección del diseño de productos electrónicos.

A medida que los productos se vuelven más integrados, el espacio interno continúa influyendo en la ubicación de los componentes. Las conexiones flexibles ofrecen una forma de gestionar ese espacio. Los conectores ZIF proporcionan una interfaz práctica para esas conexiones.

Esto no significa que ZIF será la respuesta para todos los productos electrónicos del futuro. Diferentes aplicaciones tienen diferentes requisitos de conexión. Las alternativas sin ZIF y de baja fuerza también tienen su propio lugar en el mercado.

Lo que sigue siendo relevante es la necesidad subyacente.

Los diseñadores electrónicos quieren conexiones que se ajusten a la estructura física del producto. Los fabricantes quieren procesos de montaje que puedan gestionarse de forma coherente. Los equipos de servicio necesitan conexiones que puedan manejarse sin dificultades innecesarias. Los usuarios de productos esperan que los equipos electrónicos funcionen como un sistema completo en lugar de como un conjunto de piezas poco conectadas.

Los cables conectores ZIF se encuentran en la intersección de estas necesidades.

La creciente variedad de productos electrónicos compactos también significa que el diseño de conexiones se está convirtiendo en parte del debate más amplio sobre el diseño de productos. El enrutamiento de cables, la ubicación de los conectores, el acceso al ensamblaje y el mantenimiento pueden influirse entre sí.

Para conexiones FFC y FPC, esto hace que el conector ZIF sea más que un pequeño componente en una placa de circuito.

Se convierte en parte de cómo se organiza el producto.

A medida que los sistemas de conexión flexibles sigan siendo compatibles con pantallas, dispositivos compactos, equipos industriales, electrónica médica, sistemas automotrices y otras aplicaciones, la relación entre los cables flexibles y sus conectores seguirá siendo una consideración importante en el diseño electrónico.
