Conector WTB de alta resistencia de contacto: causas, soluciones y cómo evitarlo

Si alguna vez ha tenido que lidiar con señales intermitentes, conectores sobrecalentados o fallas absolutas en el dispositivo, es posible que ya se haya topado con un culpable oculto: conector WTB alta resistencia de contacto. Es uno de esos problemas que no siempre aparece en una prueba de continuidad básica, pero que puede arruinar silenciosamente el rendimiento con el tiempo.

En esta guía, le explicaré qué causa realmente la alta resistencia de contacto en los conectores de cable a placa, cómo detectarla antes de que cause problemas reales y, lo que es más importante, qué puede hacer para solucionarlo y prevenirlo. Sin tonterías, solo ayuda práctica para ingenieros, técnicos y compradores que necesitan conexiones confiables.

¿Qué significa "alta resistencia de contacto" en un Conector WTB ?

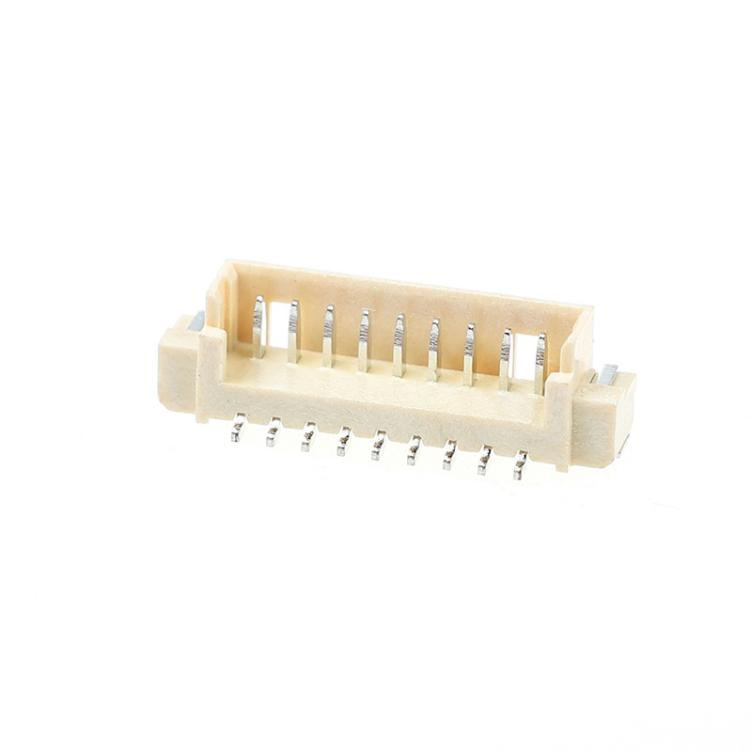

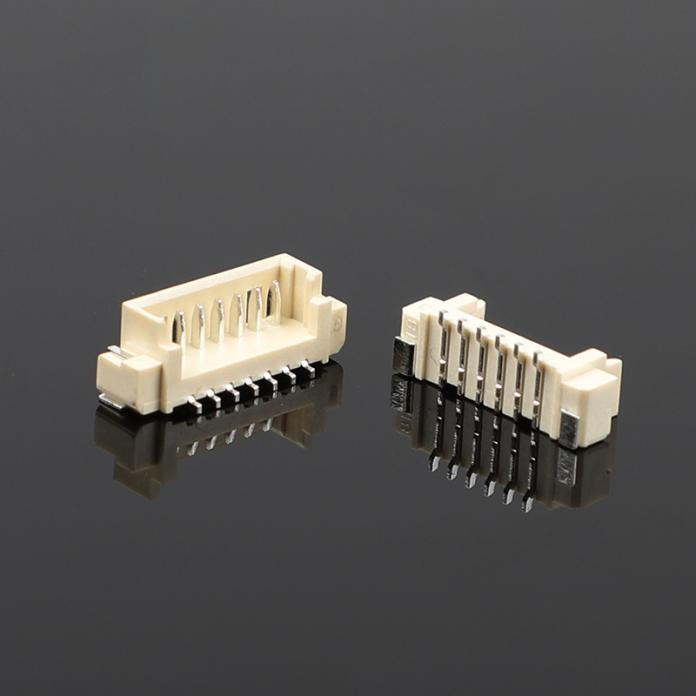

Cada conector WTB (cable a placa) está diseñado para tener una resistencia eléctrica muy baja en la interfaz de acoplamiento, generalmente en el rango de miliohmios. Cuando esa resistencia supera las especificaciones, se obtiene una alta resistencia de contacto. ¿Los efectos inmediatos? Caídas de voltaje, acumulación de calor, distorsión de la señal y, eventualmente, carcasas de plástico derretidas o pines quemados.

Piense en ello como un nudo en una manguera de jardín: la mayor parte del agua (corriente) todavía fluye, pero el nudo se calienta, la presión cae y todo lo que está río abajo sufre.

¿Por qué ocurre la alta resistencia de contacto del conector WTB?

A partir de fallas de campo reales y pruebas de laboratorio, estas son las razones más comunes:

1. Oxidación o contaminación superficial – Incluso una fina película de óxidos, sulfuros o residuos de fabricación puede aumentar drásticamente la resistencia. Esto es especialmente común con terminales estañados en ambientes húmedos o contaminados.

2. Fuerza normal insuficiente – La parte tipo resorte del terminal hembra pierde su tensión con el tiempo (o estaba mal diseñada desde el principio). Una fuerza normal baja significa menos puntos de contacto microscópicos, lo que resulta en una mayor resistencia.

3. Desalineación de acoplamiento o inserción incompleta – Cuando el terminal del cable no está completamente asentado en la carcasa, o el pestillo de la carcasa no está bloqueado, el área de contacto se reduce. Este es un error de montaje frecuente.

4. Contactos desgastados o desgastados – La vibración, los ciclos térmicos o los ciclos de acoplamiento repetidos pueden provocar corrosión por fricción. Se acumulan pequeños restos de desgaste que forman capas aislantes.

5. Calibre de cable incorrecto o engarce dañado – Un engarce flojo o el uso de un cable demasiado delgado para el terminal crea un punto oculto de alta resistencia justo dentro del aislamiento.

¿Cómo saber si tiene un problema de alta resistencia de contacto?

No siempre se necesitan equipos de laboratorio costosos. Aquí hay síntomas prácticos:

• Calor inusual en el conector: tóquelo después del funcionamiento normal. Si hace calor, es energía desperdiciada.
• Fallos intermitentes que desaparecen al mover los cables.
• Caída de voltaje a través del conector: mida desde el cable hasta la placa bajo carga. Más de 50 mV para una señal de baja potencia o más de 100 mV para un contacto de alimentación son sospechosos.
• Inspección visual: terminales oscurecidos o descoloridos, carcasa derretida alrededor de un solo pin o polvo negro.

Para una prueba definitiva, utilice un miliohmímetro (método Kelvin de cuatro hilos). Compare su lectura con la hoja de datos del conector. Si es entre un 20% y un 30% superior al máximo especificado, ya estás en la zona de peligro.

¿Cómo reparar la alta resistencia de contacto del conector WTB?

Una vez que haya confirmado el problema, esto es lo que realmente funciona:

• Limpie los contactos: en caso de oxidación leve, utilice un limpiador de contactos apto para dispositivos electrónicos (DeoxIT o equivalente) con un cepillo pequeño. Nunca utilices abrasivos como papel de lija: quitan el revestimiento y empeoran las cosas.
• Verificación de retención: para terminales hembra, apriete suavemente el resorte de contacto existente con una punta fina. Esta es una solución temporal; mejor reemplazar.
• Vuelva a engarzar o reemplace: si el engarzado parece deformado o el cable se sale fácilmente, corte el terminal y engarce uno nuevo con la herramienta correcta. No reutilice un terminal dañado.
• Reemplazo completo del conector: cuando la carcasa de plástico se daña por el calor o se ven afectados varios contactos, cambie todo el conector. Combinar terminales antiguos y nuevos rara vez funciona bien.

Importante: Si el cabezal montado en la placa muestra signos de picaduras o desgaste del oro, reemplácelo también. La alta resistencia a menudo daña ambos lados.

Cómo evitar la alta resistencia de contacto del conector WTB (para siempre)

Elegir el conector correcto y manejarlo adecuadamente ahorra un sinfín de soluciones de problemas. Esto es lo que usted (como comprador o diseñador) puede hacer:

1. Elija el revestimiento adecuado: el oro es mejor para señales de bajo nivel y entornos hostiles (sin corrosión por fricción). El estaño es más barato pero necesita una fuerza normal mayor y un acoplamiento estable. Si su aplicación vibra o se obstruye con frecuencia, elija oro sobre oro o oro sobre paladio.
2. Especifique una fuerza normal adecuada: busque conectores con ≥50 g por contacto para estañados, ≥30 g para oro. Los conectores baratos suelen escatimar aquí.
3. Controle los ciclos de acoplamiento: los contactos estañados suelen durar entre 25 y 50 ciclos. El oro puede llegar a 500 con cuidado. Si su producto requiere desconexión frecuente, diseñe para más ciclos.
4. Utilice carcasas selladas o protegidas: para entornos polvorientos, húmedos o salados, elija conectores con juntas de goma o encapsulados. O agregue un revestimiento conformado sobre la interfaz acoplada.
5. Capacite al personal de ensamblaje: la mayoría de los problemas de alta resistencia se crean durante el engarzado y la inserción. Utilice un probador de engarzado y medidores de pasa-no-pasa. Verifique el encaje completo del pestillo con una simple prueba de tirón.
6. Precalentamiento y ciclo térmico: si está fabricando un producto crítico, realice un breve precalentamiento (por ejemplo, 24 horas a corriente nominal) y luego vuelva a medir la resistencia de contacto. Revela terminaciones inestables.

Unas breves palabras para compradores e ingenieros de calidad

Cuando busque conectores WTB, no se limite a comparar el precio por pieza. Solicite datos de estabilidad de la resistencia de contacto, no solo los valores iniciales, sino también después de pruebas de vibración o envejecimiento a temperatura y humedad. Muchos conectores de bajo costo comienzan bien pero desarrollan una alta resistencia después de unos meses en el campo.

Además, verifique si el fabricante especifica el método de prueba (por ejemplo, EIA‑364‑23). Un proveedor confiable proporcionará lecturas de miliohmios con una corriente de prueba y un voltaje de circuito abierto definidos. Evite afirmaciones vagas de "baja resistencia".

Conclusión final

La alta resistencia de contacto del conector WTB no es una falla misteriosa: casi siempre es causada por oxidación, fuerza normal baja, engarzado deficiente o fricción. La buena noticia: puede detectarlo temprano con una simple prueba de caída de voltaje y puede prevenirlo eligiendo el revestimiento correcto y manteniendo prácticas de ensamblaje adecuadas.

La próxima vez que vea una conexión intermitente o un conector caliente, no cambie simplemente la placa: primero verifique la resistencia del contacto. Unos minutos con un miliohmímetro pueden ahorrar horas de perseguir fantasmas.

¿Tiene un modelo o aplicación de conector WTB específico? Busque las especificaciones de "resistencia de contacto" de su hoja de datos y mida la suya hoy. Te sorprenderá lo que encuentres.
