Temperatura de soldadura del conector FPC: la única guía que necesitará

Si alguna vez tuvo un pequeño conector FPC en la mano y se preguntó: "¿Cuál es la temperatura de soldadura correcta sin derretirlo en un charco de plástico?" — no estás solo. Conseguir el Temperatura de soldadura del conector FPC La derecha es uno de esos pequeños pero críticos detalles que separan un conjunto electrónico confiable de una falla en el campo a punto de ocurrir.

Vayamos al grano.

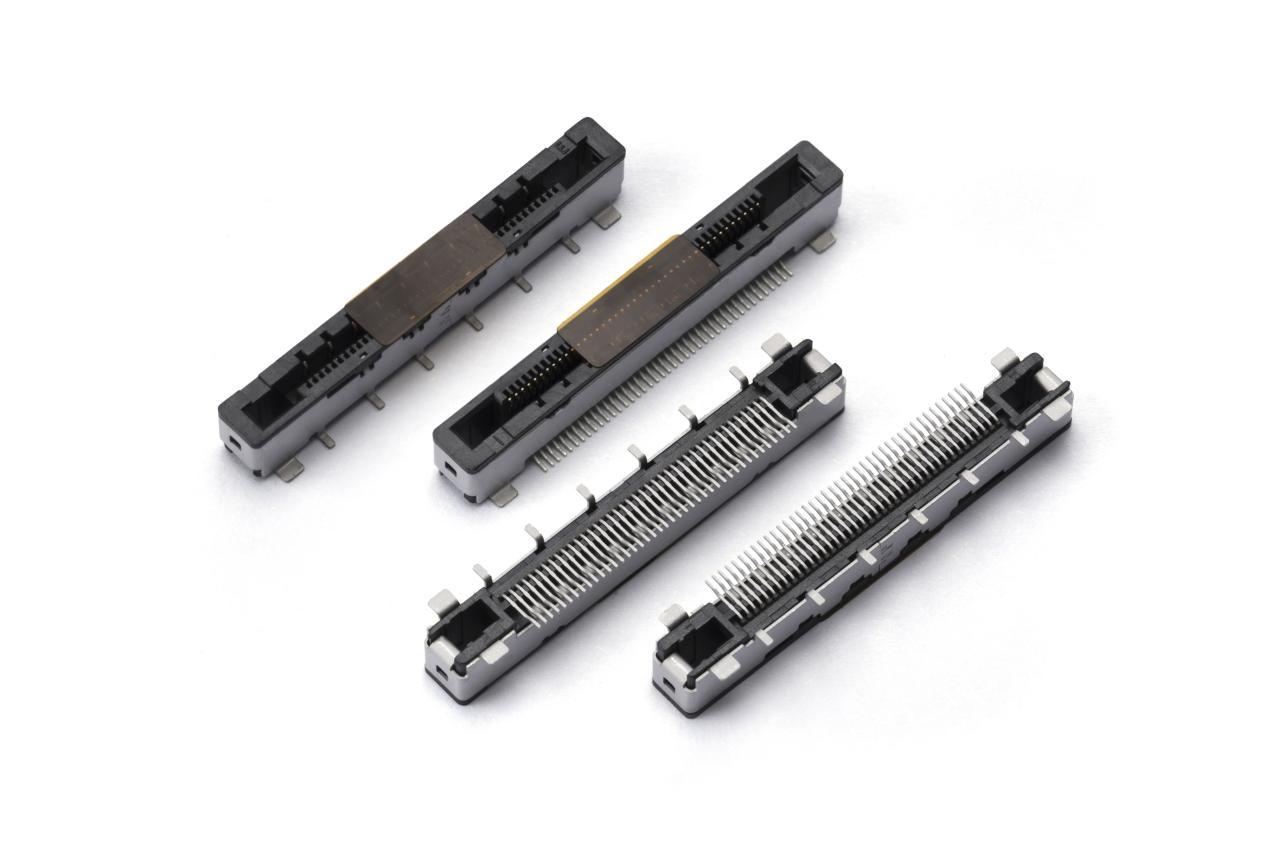

¿Cuál es la temperatura de soldadura ideal para un conector FPC?

La mayoría de los conectores FPC estándar (los que tienen carcasas de polímero de cristal líquido y contactos de bronce fosforoso) están diseñados para temperaturas de soldadura por reflujo entre 230 °C y 260 °C (pico). Pero aquí está el problema: la temperatura máxima, no la temperatura constante del hierro.

Si está utilizando un soldador (soldadura manual), apunte a una temperatura de entre 280 °C y 320 °C. Cualquier temperatura superior a 350 °C durante más de unos pocos segundos probablemente deformará la base de plástico, levantará las almohadillas o provocará problemas de contacto intermitente.

Para los hornos de reflujo (ensamblaje SMT), el perfil sin plomo estándar de la industria generalmente alcanza un máximo de 245 a 260 °C durante 10 a 30 segundos, dependiendo de las especificaciones de la pasta y del conector.

Consejo profesional: consulte siempre la hoja de datos del fabricante. Algunos conectores FPC de paso fino (paso de 0,3 mm o 0,25 mm) pueden solicitar un pico más bajo (alrededor de 240 °C) para evitar que el plástico se ablande.

¿Por qué el control de la temperatura es más importante de lo que cree?

Podría pensar: "Es solo soldar: cuanto más caliente, más rápido". No con conectores FPC. Su carcasa de plástico es delgada y los contactos pequeños. Causas de sobrecalentamiento:

· Derretimiento o deformación del cuerpo del conector: las clavijas pierden alineación y la solapa ZIF no se traba.

· Levantamiento de pad de la PCB (delaminación de cobre).

· La soldadura absorbe los contactos, creando cortocircuitos o dañando el área de acoplamiento.

· Conexiones intermitentes que te vuelven loco más tarde durante las pruebas.

Desde la perspectiva del comprador: si solicita PCB ensamblados, pregunte a su CM (fabricante contratado) sobre el perfil de temperatura de soldadura de su conector FPC. Un buen CM le mostrará las curvas térmicas y confirmará que siguen IPC/JEDEC J-STD-020.

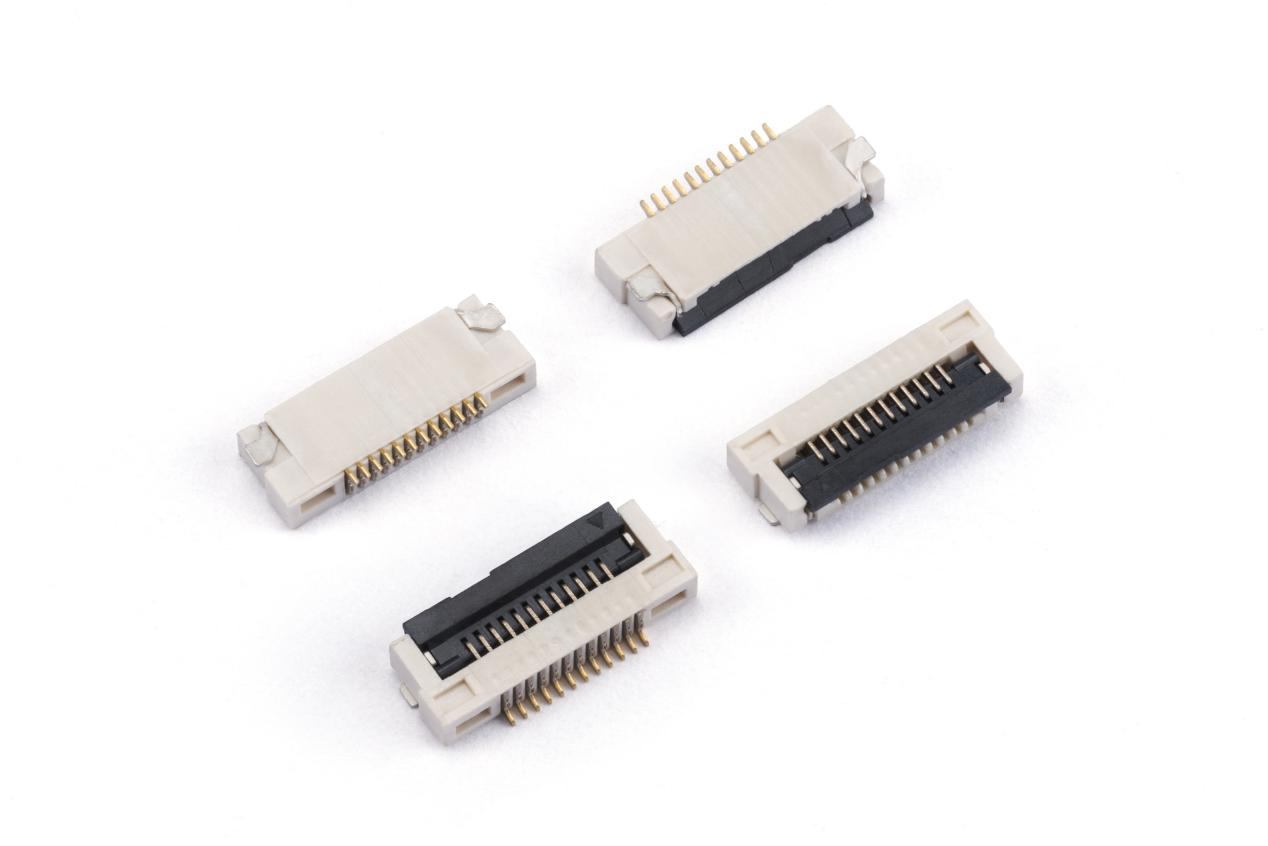

Soldadura manual versus reflujo: ¿cuál funciona mejor?

Soldadura manual (creación de prototipos o retrabajo)

· Temperatura de la punta de la plancha: 280–320°C (no superior).

· Tiempo de permanencia: 2–3 segundos por pin. Déjalo enfriar entre alfileres.

· Utilice una punta cónica o de cincel fina (1,0 mm o menos).

· El fundente es tu amigo. Añade fundente extra sin limpieza para evitar puentes, especialmente en conectores de paso de 0,5 mm.

· Evite arrastrar la soldadura a menos que sea experto: es fácil unir pines. Utilice un microscopio si es posible.

Soldadura por reflujo (producción)

· Temperatura máxima: 245–260°C (sin plomo); 235–245°C (estaño-plomo).

· Tiempo por encima del liquidus (TAL): 50–70 segundos para productos sin plomo.

· Velocidad de rampa: 1–2°C/seg para evitar choque térmico.

· Velocidad de enfriamiento: Tan rápido como 4°C/seg (controlado): el enfriamiento lento puede provocar uniones quebradizas.

Errores comunes y cómo evitarlos

Error 1 :Usar la misma temperatura que para los componentes con orificios pasantes

Solución: baje la temperatura de la plancha y agregue fundente. La paciencia vence a los conectores quemados.

Error 2 :Empujando la plancha contra el pestillo de plástico.

Solución: suelde solo las orejas de metal (pestañas de sujeción mecánica) y la fila de contactos. Los pestillos son sensibles al calor.

Error 3 :Sin precalentamiento en planos de tierra grandes.

Solución: utilice un precalentador o una estación de aire caliente a 100-120 °C. Las grandes áreas de cobre absorben el calor, lo que te obliga a encender la plancha y quemar el conector.

Error 4 : Ignorando la sensibilidad a la humedad.

Muchos conectores FPC son MSL 3 (nivel de sensibilidad a la humedad). Si han estado expuestos al aire húmedo durante semanas, hornéelos a 60 °C durante 24 horas antes de que vuelvan a fluir; de lo contrario, el vapor dentro del plástico provocará "popcorning" (grietas internas).

Perfil de soldadura recomendado (ejemplo de reflujo sin plomo)

Este perfil funciona para el 90 % de los conectores FPC de marcas como Molex, Hirose, TE, JST y Amfenol. Nuevamente, consulte la hoja de datos para conocer las excepciones.

¿Qué pasa con las aleaciones de soldadura de baja temperatura?

Algunos ingenieros utilizan aleaciones de SnBi (estaño-bismuto) que se funden a ~138 °C para proteger los conectores FPC sensibles al calor. Funciona, pero:

· El SnBi es frágil: no es bueno para la vibración ni la flexión.

· Mezclado con SAC305 (estándar sin plomo) crea uniones débiles.

· Úselo únicamente si el diseño lo permite específicamente (y la reelaboración es rara).

Para aplicaciones, siga con el estándar SAC305 o SAC405 y siga el perfil de pico de 245–260°C.

Respuestas rápidas a preguntas reales de compradores e ingenieros

P: ¿Puedo soldar un conector FPC con una pistola de aire caliente?

R: Sí, pero con cuidado. Configure el aire caliente a 320 °C, flujo de aire bajo (30 %), precaliente la placa a 100 °C primero. Utilice cinta Kapton para proteger las piezas de plástico cercanas. Planchar a mano es más fácil para pequeñas cantidades.

P: Mi conector se derritió a 250°C. ¿Qué salió mal?

R: Posiblemente la lectura del termopar fue inexacta. O el conector está diseñado para 230 °C como máximo; consulte la hoja de datos. O mantuviste el calor demasiado tiempo (más de 40 segundos en el pico).

P: ¿Cómo pruebo si la temperatura de soldadura fue correcta después del ensamblaje?

R: Inspección microscópica (juntas lisas, brillantes, sin deformación plástica). Luego flexione el cable FPC y realice una prueba de continuidad mientras lo mueve. La ausencia de aperturas intermitentes significa un buen control térmico.

P: ¿La soldadura sin plomo o la soldadura con plomo afectan la temperatura?

R: Sí. El plomo (SnPb) refluye a un máximo de ~220 °C, mucho más seguro para conectores frágiles. Pero el cumplimiento de RoHS puede obligarle a utilizar productos sin plomo. Si puede elegir y la confiabilidad es fundamental, el plomo puede ser más suave.

Lista de verificación final antes de calentar la plancha

1. Lea la hoja de datos del conector FPC; busque "temperatura de soldadura" o "perfil de reflujo".

2. Configure la plancha a 280–320 °C (manual) o a la temperatura máxima del horno de 245–260 °C (reflujo).

3. Utilice abundante fundente sin limpieza y una punta fina.

4. Mantenga el tiempo de permanencia por debajo de 3 segundos por pin.

5. Inspeccione con aumento: busque filetes brillantes y color plástico sin cambios.

Dominando el Temperatura de soldadura del conector FPC No se trata de memorizar un solo número. Se trata de comprender su conector específico, su PCB y su método de soldadura. En caso de duda, vaya un poco más abajo y un poco más: sus tasas de rendimiento se lo agradecerán.

¿Tiene algún problema complicado con la soldadura FPC? Comparta el número de pieza de su conector a continuación (en los comentarios) y lo ayudaré a encontrar el perfil correcto.
