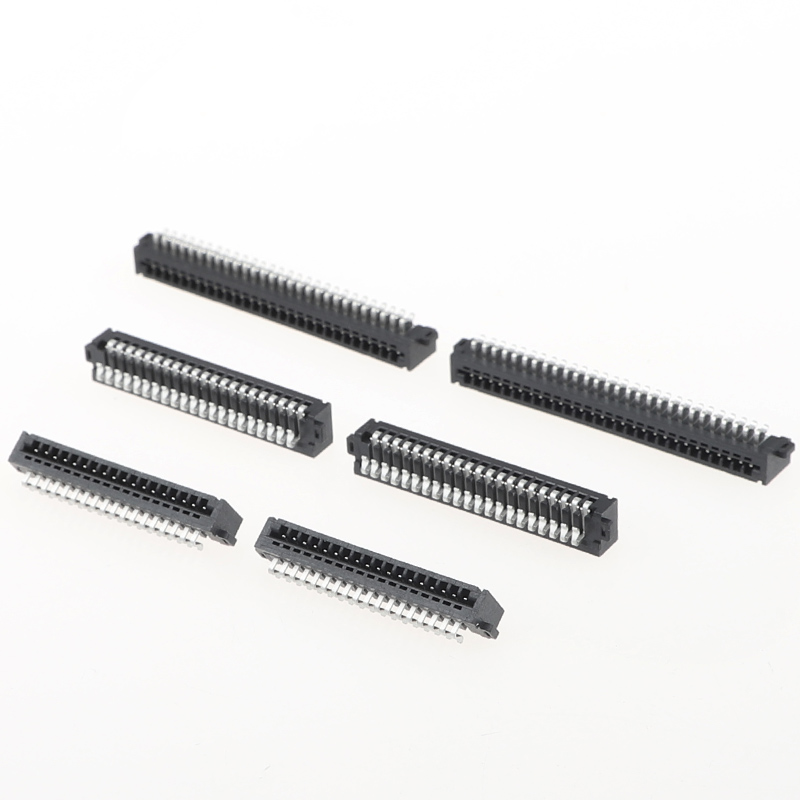

Conector ZIF vs LIF FPC: ¿cuál debería utilizar realmente?

Si alguna vez intentó insertar un cable plano delgado en un conector pequeño y pensó: "¿Por qué esto no se queda quieto?" — Probablemente hayas conocido la diferencia entre ZIF y vida. Ambos son comunes en los conectores FPC, pero se comportan de manera muy diferente en la línea de montaje y en el campo.

Aclaremos la confusión ahora mismo, porque elegir el incorrecto puede convertir una inserción de cable de cinco segundos en una frustrante pesadilla de levantamiento de almohadillas.

La diferencia de una frase

ZIF (fuerza de inserción cero) significa que gira un pequeño actuador de bloqueo para sujetar el cable. LIF (fuerza de inserción baja) significa que simplemente empuja el cable hacia adentro, pero requiere algo de esfuerzo y no hay bloqueo.

Eso es todo. Pero las consecuencias prácticas son enormes.

Conectores ZIF: la elección segura y confiable

El conector AZIF FPC tiene una solapa móvil (generalmente marrón, negra o blanca) que se levanta o se desliza hacia adelante. Inserta el cable con fuerza cero y luego cierra la tapa para crear una conexión hermética al gas.

Donde brilla ZIF:

· Entornos de alta vibración (automóviles, drones, equipos industriales): el bloqueo evita que el cable se salga.

· Inserciones repetidas (accesorios de prueba, dispositivos de consumo que reciben servicio): sin desgaste en los contactos del cable.

· Cables de paso fino (0,3 mm o 0,5 mm): no doblará ni arrugará los delicados hilos de cobre.

· Montaje no calificado: los trabajadores de fábrica o los aficionados rara vez dañan un conector ZIF si abren la tapa primero.

Desventajas de ZIF:

· Más caro (el pestillo mecánico añade coste).

· Tarda un poco más en montarse (abrir → insertar → cerrar).

· El pestillo puede romperse si lo cierra sin el cable adentro o si usa fuerza bruta.

Ejemplo del mundo real:

Casi todos los cables de pantalla de portátiles utilizan un conector ZIF. Imagínese introducir un cable plano de 40 pines en un enchufe sin cerradura: cada vez que cierra la tapa, la vibración cortaría la conexión en semanas.

Conectores LIF: económicos y rápidos, pero conozca los riesgos

El conector ALIF FPC no tiene partes móviles. Simplemente empuja el cable dentro de la ranura hasta que toque fondo y la fricción lo mantiene en su lugar. La fuerza de inserción "baja" aún se nota: sentirá resistencia.

Donde LIF tiene sentido:

· Productos de gran volumen sensibles a los costos (simples tiras de LED, módulos de sensores baratos, juguetes).

· Dispositivos estacionarios sin vibración ni movimiento.

· Instalación única en la vida (sensores médicos desechables, algunos aparatos domésticos inteligentes).

· Cuando el espacio en la placa es extremadamente reducido: los conectores LIF suelen tener un perfil más bajo que el ZIF.

El lado feo de LIF:

· Sin mecanismo de bloqueo: el cable puede salirse debido a ciclos térmicos o vibraciones de envío.

· Mayor fuerza de inserción: accidentalmente puedes presionar demasiado y arrancar las almohadillas de la PCB (sí, sucede).

· Desgasta el cable: después de 10 a 20 inserciones, las trazas de cobre en el punto de inserción pueden agrietarse.

· Sensible al grosor del cable: un FPC ligeramente más grueso no entrará; uno más delgado no hará contacto.

Dolorosa historia desde el campo:

Un comprador pidió conectores LIF de 10.000 unidades para un dispositivo médico portátil. El producto funcionó bien en el laboratorio. Después del envío a todo el país, 8% de fallas en el campo: visualización intermitente. Causa: la vibración durante el transporte en camión hizo retroceder lentamente los cables FPC 0,2 mm. Se cambió a ZIF y los fallos se redujeron a cero.

Comparación cabeza a cabeza – Conector ZIF frente a LIF FPC

Cómo elegir: ¿tres preguntas reales que debes hacerte?

En lugar de leer hojas de datos durante horas, responda estas:

1. ¿El dispositivo se moverá o vibrará durante su vida útil?

Sí →ZIF. No hay duda. LIF fallará en un automóvil, un dron, una lavadora o incluso un producto portátil que se caiga.

2. ¿Cuántas veces alguien insertará el cable?

Más de 5 veces →ZIF. Los conectores LIF desgastan el FPC rápidamente. Para pruebas de producción, utilice siempre ZIF en la plantilla de prueba.

3. ¿El paso del cable es de 0,5 mm o menor?

Sí →ZIF. En un paso fino, tendrá dificultades para alinear y empujar un conector LIF sin doblar las clavijas ni cortocircuitar las pistas adyacentes.

4. ¿Tiene su equipo de montaje experiencia?

No →ZIF. Con LIF, los nuevos técnicos suelen insertar el cable en ángulo, dañando el conector o el cable. ZIF es a prueba de idiotas (abrir, conectar el cable, cerrar).

Mitos comunes: reventados

Mito 1: "LIF es simplemente un ZIF más barato".

No. LIF carece por completo de cerradura. Se basa únicamente en la fricción. Ésa es una diferencia fundamental, no sólo una reducción de costos.

Mito 2: "Puedes agregar pegamento al LIF para hacerlo más seguro".

Claro, algunas personas pegan cables FPC con pegamento caliente en conectores LIF. Esto funciona hasta que necesita volver a trabajar y luego daña la PCB. Además, el pegamento penetra en el área de contacto y provoca que se abra. No recomendado.

Mito 3: "Los conectores ZIF son frágiles".

La solapa es algo delicada: no la cierres sin un cable. Pero en uso normal, un ZIF de calidad (Hirose, Molex, Panasonic) sobrevive años de actuación.

Cuándo ignorar este consejo (casos especiales)

· Ambientes de alta temperatura (>85°C). Algunos plásticos de conectores ZIF se ablandan. Un LIF de alta temperatura con púas metálicas podría resistir mejor. Consulte la hoja de datos para conocer la temperatura de funcionamiento.

· Perfil extremadamente bajo (<0,9 mm de altura). Pocos conectores ZIF llegan tan bajo. LIF gana aquí.

· Montaje unidireccional donde el cable se suelda en el otro extremo (como un tablero rígido-flexible). Entonces la vibración es un problema menor: LIF podría funcionar.

Recomendación de despedida: de alguien que reparó ambos

Si su presupuesto permite $0,10 adicionales por conector, elija ZIF. La reducción de los fallos en el campo, el montaje más sencillo y los clientes más satisfechos merecen la pena.

Utilice únicamente LIFi si:

· Estás fabricando millones de unidades y cada centavo importa.

· El dispositivo nunca se mueve después de la instalación.

· Dispones de inserción automatizada con seguimiento de fuerza.

· Aceptas una tasa de retorno más alta (y puedes permitírtelo).

Para prototipos, trabajos de reparación o cualquier producto que le interese: ZIF. Siempre ZIF.

¿Aún no estás seguro? Publique los detalles de su aplicación en los comentarios (nivel de vibración, ciclos de inserción, paso, presupuesto por placa) y le diré exactamente qué conector ZIF vs LIF FPC se adapta a su caso. Sin tonterías, solo consejos del mundo real.
